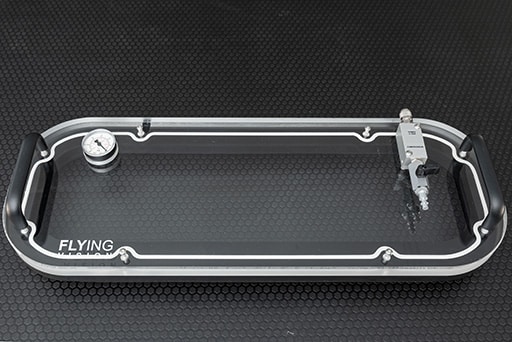

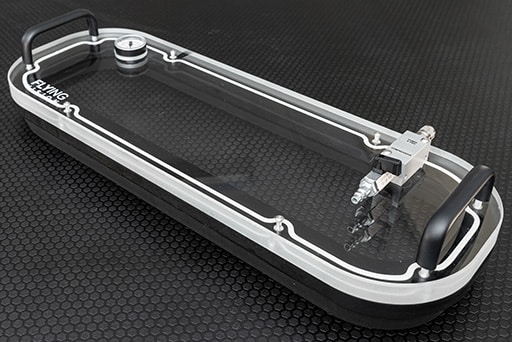

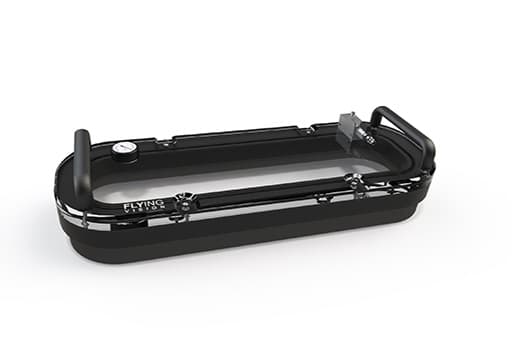

Boite à Vide pour test d’étanchéité avec semelle interchangeable (BAV7025)
Photos non contractuelles
Contrôlez l’étanchéité de vos soudures et tôles en toute simplicité grâce à la boîte à vide BAV7025 nouvelle génération avec semelle interchangeable.
La BAV7025 est une boîte à vide CND conçue pour les contrôles d’étanchéité des soudures et tôles dans divers secteurs industriels. Sa semelle interchangeable offre une grande flexibilité pour inspecter différentes surfaces et configurations de soudures, permettant de détecter rapidement les fuites.
Contexte et domaine d’application

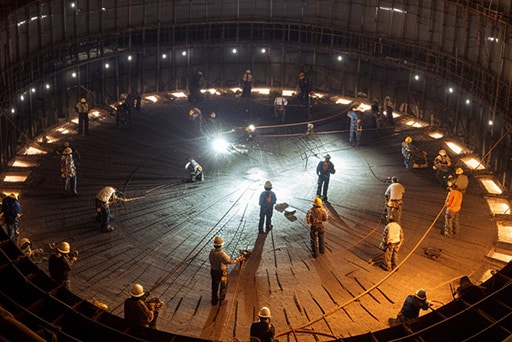

La BAV7025 est une boite à bulle spécialement conçue pour vérifier l’étanchéité des soudures et des tôles dans des environnements industriels tels que le secteur pétrochimique, nucléaire ou les installations de stockage. Grâce à son design en deux parties composées du corps principal et d’une semelle interchangeable, la BAV7025 offre une grande flexibilité pour inspecter diverses surfaces et configurations de soudures, permettant ainsi de détecter d’éventuelles fuites. Notre boite à vide peut fonctionner aussi bien par compression grâce au système venturi, que par dépression grâce à notre pompe à vide optionnelle spécialement adaptée à cet effet.
L’examen par boîte à vide est une méthode de CND (Contrôle non destructif) permet de vérifier l’étanchéités des joints soudés. Ce procédé utilise une boîte à vide ou cloche à vide, souvent faite en Plexiglas, en association avec un système de dépression pour générer un différentiel de pression. Un agent réactif, qui génère des bulles, est appliqué sur la surface à tester.
Le but principal de cette méthode de test d’étanchéité est d’identifier les fuites dans des systèmes qui ne peuvent pas être pressurisés de manière conventionnelle. En cas de fuite, l’agent réactif crée des bulles, fournissant une indication visuelle de la fuite.
- Réservoirs de stockage (robe et fond de bac)
- Coques de bateau
- Soudures en recouvrement, bout à bout
- Fonds de réservoirs
- Toute autre surfaces (métalliques ou non) où un gradient de pression peut être appliqué
- Détecte rapidement et précisément la localisation des fuites
- Capable d’identifier des fuites de petite taille
- Une méthode de contrôle non destructif supplémentaire peut être nécessaire pour une analyse détaillée des fuites
Nomenclature
- Corps principal / chambre de lecture
- Poignées de manutention
- Manomètre à dépression
- Système mixte de dépression :
- Par effet venturi / utilisation d’un compresseur
- Par dépression / utilisation d’une pompe à vide
- Robinet de réglage de la dépression par
- Limitation du débit en cas d’utilisation par compresseur
- Débit de fuite en cas d’utilisation d’une pompe à vide
- Joint d’étanchéité de la liaison chambre de lecture / semelle
Avantages
Performance
Fenêtre de lecture de 2 cm de hauteur afin d’assurer une lecture claire et fiable des indications
-
Mousse d’étanchéité ultra performante permettant une génération du vide facile et rapide
-
Manomètre de précision pour s’assurer des bonnes conditions des opérations de contrôle
-
Réglage précis de la dépression par robinet
Qualité
Conception robuste et fiable pour une utilisation durable dans des environnements industriels exigeants
-
Mousse de haute qualité offrant une excellente résistance à l'abrasion et aux hydrocarbures
Polyvalence
Possibilité de fonctionnement en mode effet venturi (par compresseur) ou par dépression (pompe à vide)
-
Géométrie et qualité de la mousse permettant une adaptabilité à de nombreuses géométries de tôles
-
Grande flexibilité grâce aux semelles interchangeables pour s'adapter aux géométries et configurations de soudures de tôles les plus complexes
Adaptabilité aux géométries de soudures
Semelles interchangeables pour s'adapter aux enchevêtrements de tôles, aux doubles clins et autres géométries complexes.
-
Changement de semelle rapide
Mousse performante et résistante
Géométrie triangulaire pour augmenter la pression relative sur la mousse et permettre une déformation maximale sur la surface de la zone à contrôler.
-
Hauteur de mousse de 35 mm et dureté de 40/50 Shore 00 pour une adaptation optimale aux surfaces.
-
Mousse offrant une longévité et une grande résistance à l'abrasion, ainsi qu'une bonne tenue aux hydrocarbures, pour une utilisation durable et fiable dans des environnements exigeants.
Fonctionnalités

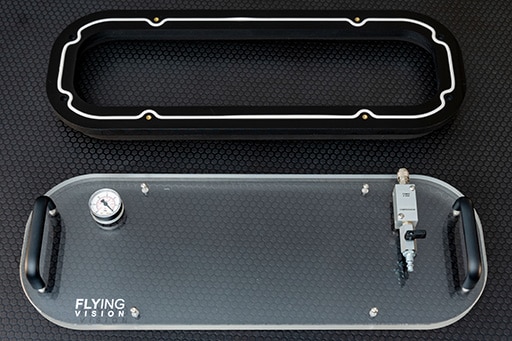

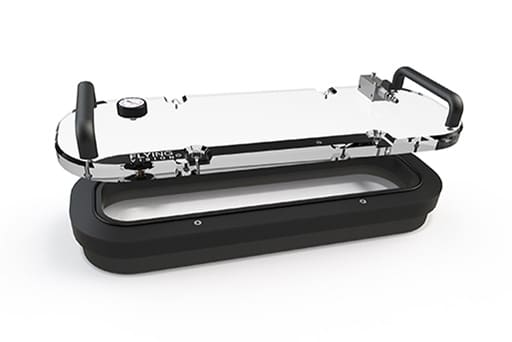

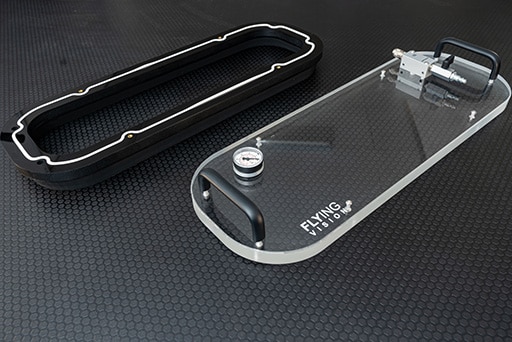

Design modulaire en deux parties
La BAV-700 est composée du corps principal et d’une semelle interchangeable pour une adaptabilité maximale aux géométries de soudures et tôles.
Semelles interchangeables
Lecture facile des indications
Design modulaire en deux parties
La BAV-700 est composée du corps principal et d’une semelle interchangeable pour une adaptabilité maximale aux géométries de soudures et tôles.
Semelles interchangeables
Lecture facile des indications
Contrôle précis de la dépression

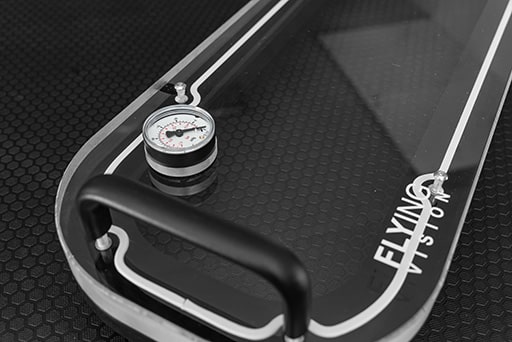

Le manomètre a dépression (-1 Bar, certifié CE) permet d’ajuster précisément la dépression nécessaire au contrôle, notamment grâce au robinet d’ajustement de dépression.
Dépression par pompe à vide
Possibilité de fonctionnement en mode dépression grâce au branchement de notre pompe à vide 220v optionnelle spécialement adaptée à cet usage.

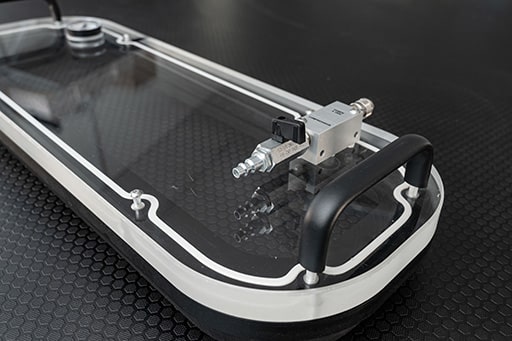

Dépression par effet venturi
Dépression par effet venturi
Dépression par pompe à vide
Possibilité de fonctionnement en mode dépression grâce au branchement de notre pompe à vide 220v optionnelle spécialement adaptée à cet usage.
Contrôle précis de la dépression
Le manomètre a dépression (-1 Bar, certifié CE) permet d’ajuster précisément la dépression nécessaire au contrôle, notamment grâce au robinet d’ajustement de dépression.
Mousse performante et résistante
Composition du kit
Boite à vide complète :
- Corps principal
- Semelle interchangeable standard (plane avec mousse triangulaire 35mm, 40/50 shore 00)
- Rallonge de 50 cm avec raccord rapide femelle vers tête de chat (fonctionnement BAV700 par effet venturi / compresseur)
Caractéristiques
| Caractéristiques techniques | Détails |
|---|---|
| Dimensions (corps principal) | 700 mm x 250 mm x 100 mm |
| Masse (corps principal) | 2 500 g |
| Dimensions (semelle) | Variable en fonction du modèle |
| Masse (semelle) | Variable en fonction du modèle |
| Matériaux | Corps principal : Alliage d'aluminium, plexiglass Semelle : plexiglass, mousse en cellule fermée |
| Manomètre | -1 Bar |
| Type de générateur de vide | Effet Venturi : compresseur nécessaire de 150L / min – 8 Bars Pompe à vide (optionnel) |
| Type de mousse | Mousse en cellule fermée |
| Hauteur de mousse | 35 mm |
| Dureté de mousse | 40/50 Shore 00 |
